EMAG LaserTec激光清洗機

2020-05-25 11:14:49 admin

EMAG LaserTec激光清洗機：

激光清洗機LC 4-2可用于生產線中或作為單機使用 EMAG LaserTec以高性能激光焊接系統而聞名。這里的關鍵詞是“系統”：除焊接工藝本身外，常常會集成焊接前后的多個工藝步驟。其中一個重要工藝步驟便是在焊接之前清洗工件，因?yàn)檫@個步驟會影響焊接的最后質量。來自前工序的雜質（例如冷卻劑或成型工藝的殘留物），以及防腐劑或磷酸鹽等表面涂層，對于焊接工藝來說是“毒藥”，必須被清除（不影響工藝可靠性），以獲得高質量的焊縫。目前一種常用并被普遍接受的方法便是清洗 - 在所謂的三區清洗機中使用水基清洗劑進行清洗（工藝步驟分為清洗、漂洗和干燥）。但這種方法往往不能達到預期的效果。

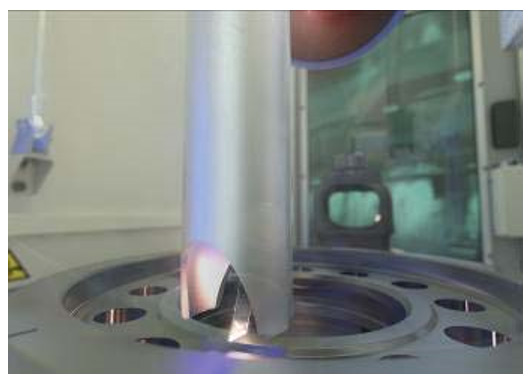

另一種方法便是激光清洗：在短時間內，高能量密度的激光脈沖‘轟擊’工件表面，對雜質進行燒蝕去除。

激光清洗具有一系列優勢。與常規工業清洗系統相比，激光束清洗非常節 能，也非常節省空間。新的激光清洗機 LC 4-2只需要 4.5平方米的占地面積。激光清洗機配備了一臺高效的 200 W激光器來清洗工件，幾秒鐘即可完成一個工件的清洗。許多清洗系統通常需要超過 20平方米的占地面積，并且為了保持清洗劑的溫度，清洗系統需持續不斷運行耗能。此外，激光清洗設備幾乎免維護，因?yàn)樗皇褂们逑磩膊恍枰鼡Q清洗介質。

此工藝技術的另外一項優勢便是速度極快。整個激光清洗過程全自動運行，只需幾秒鐘便能完成清洗，并且可以直接集成到生產線中。另外，在清洗質量方面也毫不遜色，能夠可靠地清除所有無機（例如氧化物）或有機（例如油脂）殘留物。

激光加工專業知識

“激光焊接系統的研發是一個巨大的挑戰，因?yàn)楣ぜc工件之間的要求有很大的差異，”EMAG LaserTec公司銷售總監 Nikolas Meyer說， “經驗知識對于提供高效的生產解決方案并確保較短的研發和交貨時間具有決定性意義?！盓MAG

LaserTec在動力總成系統部件（例如傳動齒輪、差速器、聯軸器部件或者轉子軸等用于電動汽車的部件）的激光焊接方面擁有豐富的經驗，因此能夠研發出合適的系統。這套系統的核心即為埃馬克的 ELC激光焊接機。這些機床可以高效、靈活地應用于各種應用場合?！霸诠に囇邪l(fā)和系統設計方面，我們擁有幾十年的豐富經驗。越來越多客戶意識到這一點，委托我們完成整個項目的開發和管理。后，我們可以為他們提供一套根據工件以及生產現場完美定制的完整交鑰匙解決方案，”Meyer補充說。現在，來自霍伊巴赫的激光專家們也利用這些經驗 來研發新的激光清洗機。

激光清洗：應用知識至關重要

EMAG LaserTec GmbH公司激光應用實驗室專注于研究激光清洗工藝技術。為達到佳的清洗效果，就需要調整工藝參數。為此，該實驗室進行了大規模的應用試驗和參數研究，開發測試了許多工藝策略。例如，前序切削液的不同-水基或者油基，工件的激光清洗參數也會不同。

為了便于使用這項工藝技術，還需要一套特殊的軟件，能讓用戶不受各種激光設置或光學參數的困擾，并將關注點集中在工藝技術上。這一目標可通過 EMAG EC Clean軟件實現。這套軟件與集成的 SINUMERIK 840D sl結合，共同構成了激光清洗機的大腦。

在位于霍伊巴赫的實驗室中，也可以進行工藝試驗。

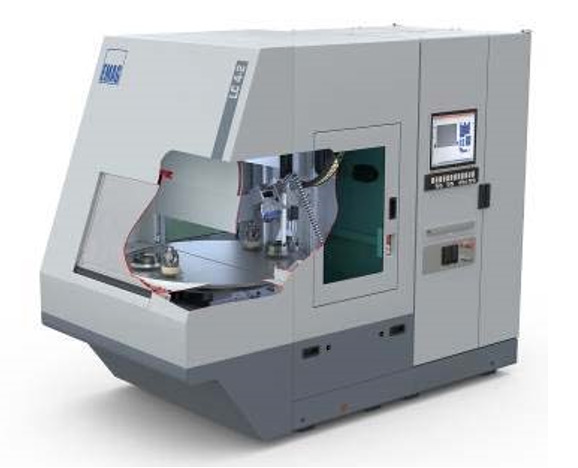

新款激光清洗機LC 4-2適用于直徑不超過200 mm的工件

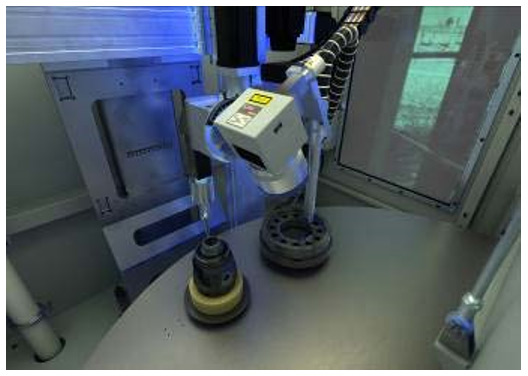

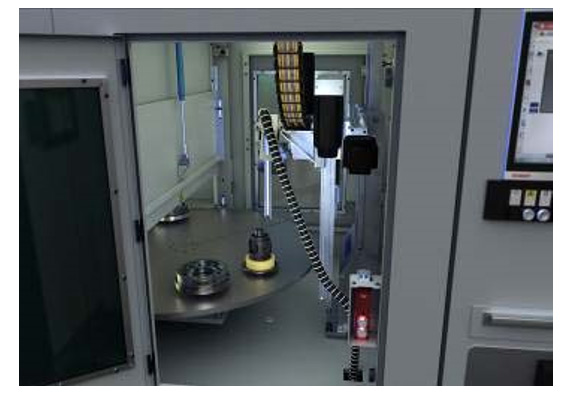

近幾年來，“模塊化”已成為機械制造領域中一個常見的關鍵詞：利用多個“模塊”可以組成客戶定制的系統解決方案?！霸?EMAG LaserTec，我們也不斷擴展模塊化系統?，F(xiàn)在，我們自豪地在漢諾威 EMO歐洲機床展上推出我們的新型激光清洗機 LC 4-2，這款機床在性能和柔性方面決不遜色于 ELC激光焊接機，”Nikolas Meyer解釋說（LC 4-2代表“激光清洗”，規格 4并且配備 2個工件夾具）。LC 4-2的核心是之前已提及的 200 W激光光源?！皬囊婚_(kāi)始，我們就想研發一套可以獨立運行的系統，”Meyer解釋說，“單機用戶也能受益于我們龐大的服務網絡，這是一個巨大的優勢?！睙o(wú)論是用作單機解決方案，還是集成到整個生產線中：在兩種情況下，集成的回轉工作臺可以簡單、安全、可靠地手動上料，或輕松地通過工件輸送系統上料。工件夾具可以是單夾具或雙夾具，并配備有旋轉驅動裝置，從而使工件能在清洗過程中進行旋轉。“在 3軸系統 (XZB) 中，用戶可以選擇手動或者完全通過數控方式對清洗光學元件的位置進行調整。生產線上常用的是后者，例如，在一條生產線上焊接不同的工件時，這確保了絕對的工藝可靠性，”Nikolas Meyer解釋說。

新的埃馬克機床 LC 4-2充分彰顯 EMAG LaserTec的特點。精心設計的系統能在窄的空間內提供大的清潔性能，同時還能確保為用戶提供極高的操作舒適性。集成的自動化系統確保了上下料系統的方便性，因此為大量用戶提供了傳統清潔系統的替代方案。

優勢概覽

1. 與傳統清洗機相比，能耗顯著降低。沒有需要加熱或之后通過 真空干燥機清除的液體。

2. 工件始終保持干燥，這一點對于具有復雜幾何形狀、狹窄縫隙的工件尤其重要，因?yàn)檫@類工件很難被徹底干燥。

3. 工件清洗已完美整合到工件流程中，并在焊接前直接進行。沒 有等待時間或物流中斷，也沒有預熱時間。

4. 結構緊湊，能顯著節約工廠空間。

5. 工藝穩定性更高。

6. 另外，還有一些難以用水清除的污染物，例如用于 MQL 的特定冷卻劑，激光很容易另其蒸發掉。

7. 維護需求非常小。
